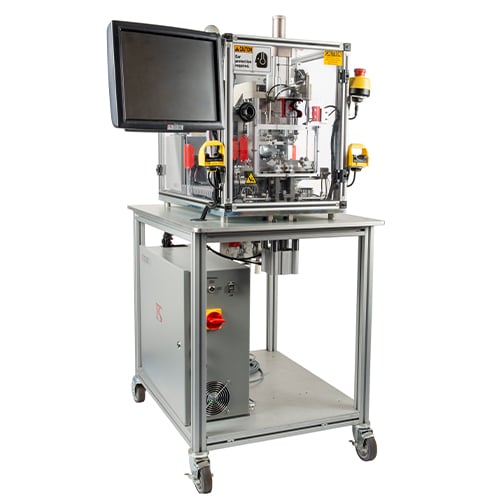

페쇄루프제어 초음파 링
터미네이션 용접기

Closed-Loop Control Ultrasonic
Ring Termination Welder

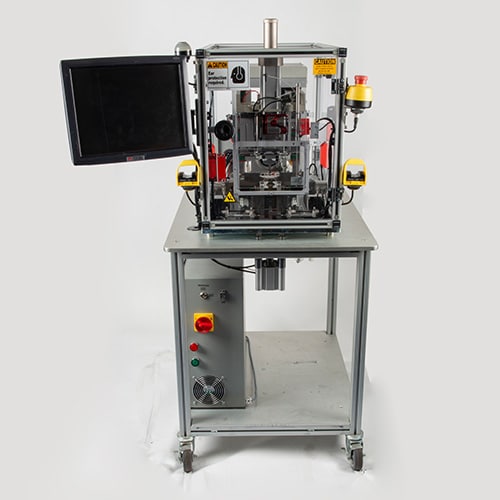

US-3620SRT

US-3620SRT

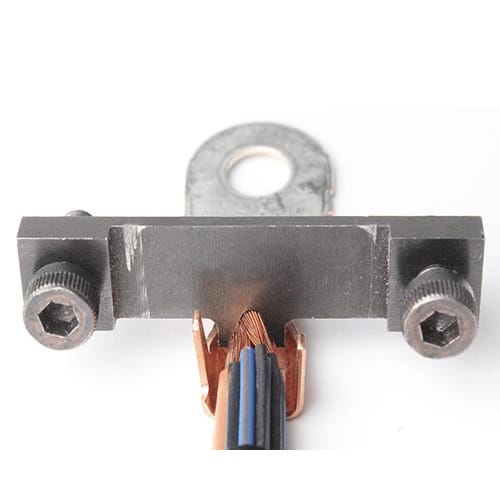

다중 와이어 터미네이션
Multi Wire Termination

TECH-SONIC의 특허 출원 중인 폐쇄 루프 제어 와이어-링 터미네이션 용접기 모델 US-3620SRT는 기존 초음파 금속 용접을 뛰어넘는 완전히 새로운 초음파 금속 용접 기능을 제공합니다. 이 특정 와이어 터미네이션 용접기는 재료를 접착할 때 여러 개의 와이어를 링 터미널에 쉽게 용접할 수 있으며 응력이 거의 없습니다. 단일 지점 접지 단자를 생산하며 단자 중첩 하드웨어를 변경하지 않고도 다양한 단자를 수용할 수 있습니다.

US-3620SRT 초음파 와이어-링 터미네이터는 업계 최고의 와이어 누락 감지 기능도 갖추고 있습니다. 일반적인 공압식 터미네이션 기계는 누락된 와이어가 전체 와이어 단면적의 5%보다 큰 경우에만 누락된 와이어를 감지할 수 있습니다. 많은 자동차 제조업체는 와이어 하네스 생산업체에 누락된 와이어 중 3% 미만을 감지하도록 요구합니다. USCAR-38에 따라 US-3620SRT 와이어 터미네이션 용접기 전체 단면적의 5% 미만에서 누락된 와이어를 감지할 수 있습니다.

와이어 스플라이싱 어셈블리의 CLC 장점
CLC Advantages for Wire Splicing Assembly

TECH-SONIC의 특허받은 서보 제어 초음파 용접 공정(다단계 공정)을 통해 사용자는 적절한 시간에 적절한 양의 힘과 에너지를 용접에 적용할 수 있습니다. 이러한 특정 용접 매개변수를 제어할 수 있으므로 사용자는 정확하고 일관되며 반복 가능한 용접을 생성할 수 있습니다. 또한 CLC를 사용하면 누락된 가닥의 3%를 감지할 수 있습니다.

와이어 터미네이션을 위한 폐쇄 루프 제어 기술의 특징 및 장점
Features and Benefits of Closed Loop Control
Technology for Wire Splicing Assembly

USCAR-38에 따라 누락된 가닥의 5%를 감지하는 능력
단일 지점 접지 단자를 생산하고 터미널 고정 네스트를 변경하여 다양한 단자를 수용할 수 있습니다.
용접 중 실제 힘을 모니터링하는 Dynamic Force Control™ 기능이 있습니다. 즉, 용접 공정 중에 초음파 진폭과 적용되는 힘을 변경하여 최적의 용접 조건을 생성할 수 있습니다.
여러 와이어를 단일 단자에 용접하고 응력 없는 접합을 생성할 수 있습니다.
20개 이상의 용접 단계 기능
용접에 3000N의 힘을 가할 수 있는 능력으로 최대 30mm2의 링 터미널을 용접할 수 있습니다.
