고압케이블용 고유 초음파용접 %

TECH-SONIC은 1996년부터 초음파 용접 기술의 선두에 있었습니다. 또한 전세계적으로 용접 장비 및 관련 툴링 제조에만 전념해 왔습니다.

최근에 이 회사는 폐쇄 루프 제어 “CLC”라고 부르는 것에 개발 및 제조 노력을 집중했으며 이것이 초음파 용접 기술의 “성배”라고 주장합니다. 이 기술의 선구자로서 TECH-SONIC은 최신 전자 장치, 하드웨어, 힘 센서 및 제어 소프트웨어를 새롭고 독특한 방식으로 통합하여 용접 공정을 개선했습니다.

우리는 TECH-SONIC의 마케팅 이사인 John Hall과 함께 그들의 기술이 경쟁사와 차별화되는 점에 대해 논의했습니다.

“CLC에 대한 우리의 전반적인 접근 방식은 우리 장비를 차별화하는 요소입니다. 우리 경쟁업체는 공압 실린더로 작동하는 반면 우리 장비는 서보로 제어됩니다.” — 존 홀이 말했습니다.

“이를 통해 용접 프로세스를 완벽하게 제어할 수 있습니다. 훨씬 더 안정적이고 반복성이 높으며 더 정밀하게 용접을 수행할 수 있습니다.” — 존이 덧붙였습니다.

TECH-SONIC의 폐쇄 루프 제어 기술의 중요한 부분은 용접을 수행하기 전에 재료를 예열하고 사전 청소하는 기능입니다.

“이 모든 것은 다단계 공정의 일부이며 용접공이 재료와 접촉하는 동안 1000분의 1초 안에 발생합니다.”라고 John은 설명했습니다.

고전압 케이블용 CLC 초음파 용접 공정

• 1단계에서는 혼이 시작 위치에서 와이어를 향해 진행됩니다. 일단 접촉되면 시스템은 용접 전 높이를 측정하기 위해 재료를 압축합니다.。

• 2단계에서 혼은 재료를 부드럽게 하는 더 낮은 “스크러빙” 진폭을 적용합니다.

• 3단계는 새로운 힘과 진폭을 제공합니다.

• 마지막 단계에서 장비는 최종 용접 조건을 설정하고 용접 후 높이를 보고하여 혼 릴리스 전에 용접 품질 테스트를 제공합니다.

이러한 단계를 통해 진폭, 시간, 에너지 및 힘과 같은 특정 매개변수를 제어하는 CLC 접근 방식을 유지함으로써 반복 가능한 기반으로 더욱 정밀한 용접이 생성됩니다.

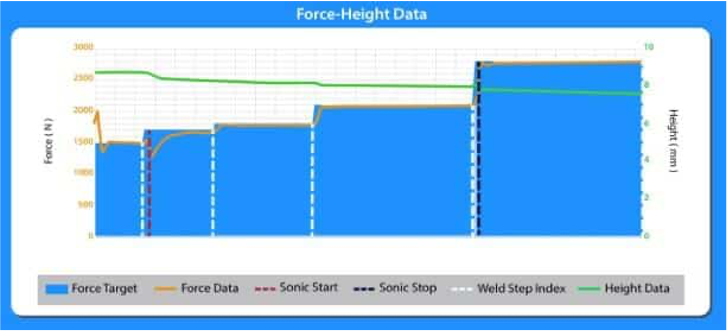

그림 1. 용접 중에 일어나는 일을 정확하게 그래픽으로 표현한 것입니다.

서보 제어 프로세스의 제어 측면이 증가한 것 외에도 John은 툴링 비용의 전반적인 감소에 대해서도 언급했습니다.

“우리 공구는 앞서 언급했듯이 용접 전에 재료를 부드럽게 하기 때문에 경쟁사보다 최소 2~3배 더 오래 지속됩니다. 또한 서보 기술을 사용하면 용접 재료에 보다 부드럽게 착지할 수 있습니다. 공압을 사용하면 더 많은 힘으로 용접하는 반면 우리의 용접은 매우 제어된 동작입니다.”

이러한 모든 요소를 종합하면 실제 공구 마모가 훨씬 적고 비용 차이가 상당할 수 있습니다

“우리가 작업하는 일부 응용 분야에서 경쟁사의 툴링은 200,000 ~ 300,000 회의 용접을 지속한 반면, 우리 툴링은 100 만회 이상 지속되었습니다 .”

John이 언급했듯이 TECH -SONIC 의 솔루션은 고유한 힘 및 진폭 매개변수를 사용하여 이러한 각 단계에서 완전하게 프로그래밍을 할 수 있습니다. 에너지와 주파수를 일정하게 유지하면서 각각의 특정 와이어 응용 분야에 대한 용접 주기 동안 힘과 진폭을 조정할 수 있습니다. John은 독특한 접근 방식의 또 다른 주요 이점은 기계가 더 적은 에너지를 사용한다는 점을 강조합니다.

“따라서 95 제곱밀리미터의 고전압 케이블의 경우 9~14 킬로와트를 사용하는 경쟁업체에 비해 6 킬로와트 만 필요합니다.”

John은 특히 CLC 기술을 통해 장비가 USCAR 38을 준수하고 대형 케이블이나 고전압 케이블에서 5% 누출을 감지할 수 있다는 점을 언급하고 싶어했습니다

“우리는 현재 USCAR 38을 준수하는 유일한 회사 이며 이에 대해 이야기하게 된 것을 자랑스럽게 생각합니다. 전기 자동차의 고전압 케이블을 용접할 때 5%의 누출 감지율은 특히 중요합니다. USCAR 38 준수는 자동차 분야의 판도를 바꿉니다. 규칙 또한 그들이 현재 집중하고 있는 중요한 영역이기도 합니다”

현재 John 과 TECH-SONIC 팀은 고전압 케이블 용접 및 버스바 터미네이션과 관련된 CLC 기술을 홍보하게 되어 매우 기쁘게 생각합니다

John 과 TECH-SONIC 팀은 2023년 5월 밀워키에서 열리는 EWPT 엑스포 부스 번호 1227 에 참가할 예정입니다 . 그는 많은 분들이 관심을 갖고 방문을 할 것이라 확인하였습니다.. 그 동안에는 YouTube 계정 에서 TECH-SONIC 의 기술이 실제로 작동하는 모습을 볼 수 있습니다.
